方形落水管成型机

Brother Union Machinery制造用于建筑的雨水落水管和弯管机。落水管是在雨水槽系统中输送雨水的管道。这种工业落水管成型机设计用于从镀锌钢,喷漆钢或不锈钢生产波纹状落水管。

  • 英邦冷弯

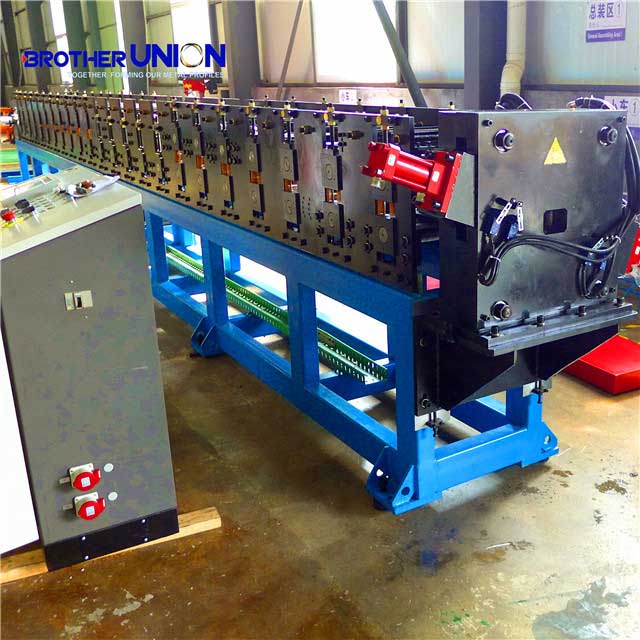

方形落水管成型机

1.落水管机的概述

该矩形落水管辊压成型机可根据客户要求自动调整以生产落水管。机器由PLC控制,全自动工作。它可以自动记录生产数量,自动测量长度。具有报警显示和紧急停止功能。机器的所有工作动作都可以通过控制面板进行控制。

2.落水管外形图

落水管外形图

雨水落水管

3.落水管原料

材料 厚度 ID。 最高外径 屈服强度 最高卷重
预涂钢卷
0.3-0.5毫米 Ф508毫米 Ф1200毫米 ≤320Mpa

3吨

4.落水管生产线主要参数

工作温度 -10℃〜35℃
电压 380V±10%,50赫兹,3P
空气压力 0.6〜1.2兆帕
总功率 约11KW
生产能力 约0-20 m / min(不包括剪切时间)
尺寸(长*宽*高) L≈18m,W≈2m,H≈1.8m
运输集装箱 40GP

5.落水管机的工作流程

落水口机的布局

开卷→预切→滚压→切边→堆垛

6.落水管生产线中的设备

没有。 项目 数量
1 开卷机 1套
2 前滚 1套
3 辊模 1套
4 切断装置 1套
5 液压系统 1套
6 电气控制系统 1套
7 弯头机 1套
  1. 6.1落水管成型机中的开卷机

落水管成型机开卷机


  • 悬臂结构,焊接底座;

  • 手动旋转扩展

  • 刹车装置

  • 被动旋转

  • 最大装载量:3T


  1. 6.2落水管成型机中的成型辊

  • 辊筒成型机中的独立立柱壁

  • 驾驶方式:链轮和链条。

  • 轴材料:经过淬火处理的40Cr,HRC45。


落水管成型机


  1. 6.3前辊轧辊模


兄弟联合机械滚子模具的生产工艺

辊模的生产工艺


辊模加工


  1. 6.4截止

  • 切割模具材料:Cr12MoV锻造;

  • 应用:切掉水落管的长度而不会浪费。

  • 剪板机功率:液压


  1. 6.5落水管弯头机

该弯头成型机将辊压成型的落水管弯曲成一定角度。它由压机和弯曲模具组成。


落水管弯头机
