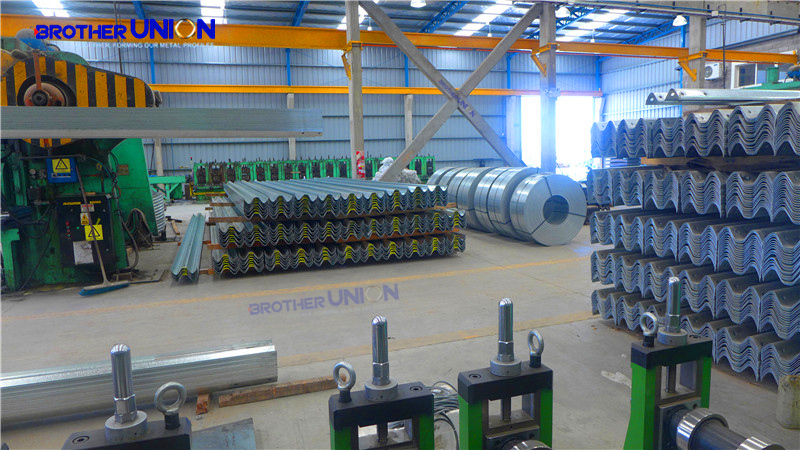

高速公路护栏冷弯成型机

一般来说,高速公路护栏由波纹状的护栏,立柱和其它配件组成。高速公路护栏在高速公路系统中起着至关重要的安全防护作用。
英邦冷弯科技有限公司拥有完整的护栏生产解决方案,可生产用于高速公路安全护栏的冷弯成型线。
英邦冷弯可为客户提供W型二波护栏冷弯机,三波护栏冷弯机,立柱成型机以及其它定制化冷弯成型机。
状态:
  • 英邦冷弯

高速公路护栏冷弯成型机

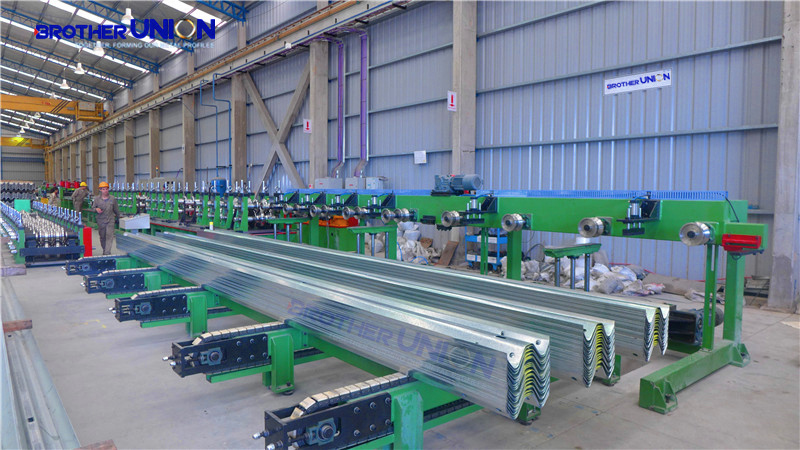

高速公路安全护栏/路障辊压成型机



  1. 1.护栏辊压成型机的布置

  2. 兄弟联合机械公司的滚压成型机布置图




  1. 2.生产说明

  2. 该辊压成型机设计用于护栏或路障生产。它主要包括开卷机,校平装置,剪切和对焊装置,导向装置,伺服进给装置,冲切和预切装置,护栏辊压机,自动堆垛机,液压和电气控制系统。


  3. 该生产线由PLC控制,将钢板连续成型为具有特定横截面的高速公路护栏,并根据客户要求将其切割成一定长度。

3.公路护栏图(W光束轮廓和Thre-Beam道路障碍轮廓)

   轧制护栏图纸

高速公路3波护栏



4.护栏生产线原料


材料:

热轧板

钢的屈服强度:

≤300Mpa

厚度:

3.5毫米

线圈编号:

Ф508毫米; Ф610毫米

线圈外径:

≤Ф1300mm

卷重:

≤5吨




5.护栏生产线主要参数

生产输出速度 12 m /分钟

护栏长度公差

±3毫米

能量源

380V,50Hz,三相(根据买方要求)

压缩的空气

0.6 – 1.2 Mpa,300升/分钟
装机功率 约120千瓦





6.护栏生产线的流程

公路护栏滚压成型工艺


开卷→矫平→剪切和对焊→进料→冲孔→预切割→滚压成型→自动堆垛机



  7.公路安全护栏辊压成型机的组件

7.1护栏辊压成型线的开卷机

Guardrail Roll Formig Machine的开卷机和卷板车

液压驱动,由马达驱动,带有压臂和制动装置,点动运行模式。


装载能力

≤5吨

线圈编号

Ф508毫米;Ф610毫米

线圈外径

≤Ø1300



7.2校平机在护栏滚压成型线

护栏辊压成型机中的校平机


校平是对钢板进行导向和校平,校平装置包括夹送辊和校平辊,夹送辊可以上下移动,因此易于调节校平空间和校直角度。它有5个校平辊,可调节丝杠。进料口设有立辊定位装置。


矫平辊材料为GCr15,并经过HRC58-62热处理。


结构:一对进料辊,配备弹簧以挤压物料,并以气动方式松散物料。该过程由伺服电机控制,伺服电机为国际知名品牌。


参数

  • 进料辊材料:GGr15,硬度:HRC55-60

  • 操作员可以调整进给速度,并可以输入长度数据组以满足不同的要求。

  • 进纸精度:±0.2mm /步(不累积)



7.3循环

功能:平衡调平装置和进料装置的速度。


结构:它由两部分组成,支撑辊和支撑装置。支撑辊有四组,位于两个环的两侧。滚筒带有硬铬。



7.4打孔装置(包括预切装置)


护栏辊压成型机中的冲压


它采用高速模具,使用不同的工位模具冲不同的孔(无需更换模具)。冲模采用单元结构设计。可以在横向调整。


  • 液压动力系统采用蓄能器和专业的液压阀模块,产生快速冲孔但噪音小。它配备了一个大功率冷却器,可以使机器长时间运行。(该液压系统已成功用于许多生产线)

  • 冲模:采用单元结构设计,冲模可调。它具有使用寿命长,易于更换和维修的功能。

  • 冲头材料为DC53,硬度为HRC58-62。

  • 总共3个打孔单元。 (应根据双方确认的最终图纸)


冲压图纸由买方提供。



7.4运输输送机


护栏辊压成型线输送机


功能:切割后将钢板运输到轧机


结构:它由运输辊和底架组成。它由单独的电动机驱动,速度由频率调节,可以匹配打孔装置和辊压机的速度。



7.4前卷

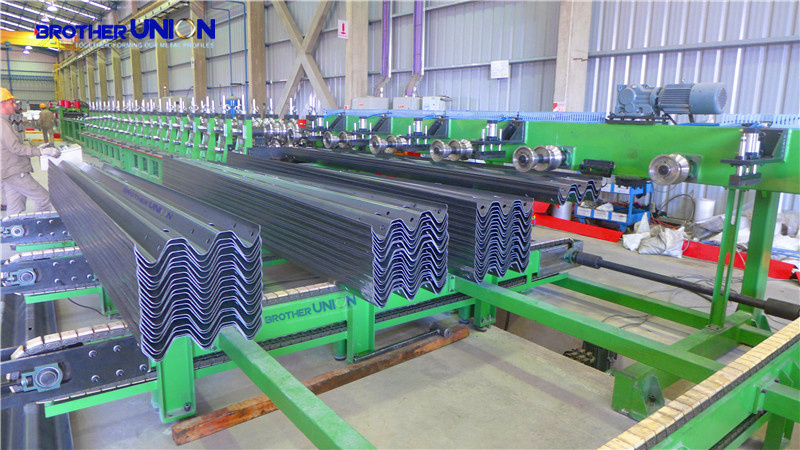

兄弟联合机械制造的前道护栏


该辊压机采用独立的柱壁结构,带齿轮箱传动。

  • 压路机数量:15个压路机

  • 轴直径:Ø90

  • 减速箱带动下轴,上,下轴采用同步齿轮(仅适用于必要的轧辊站)

  • 柱壁外侧螺母有两种:左手(下轴)和右手(上轴)

  • 柱壁材料是QT470。

  • 轴材料为40Cr,经过淬火处理,HRC45。


滚筒材质

辊筒材料采用Cr12,经淬火处理后硬度为HRC 58 –62。表面经过抛光处理。

  • 滚子的侧面和垫片的表面都有标记,以便于维修。

  • 材质:Cr12化学成分比较表




7.5自动堆高车

公路护栏辊压成型机堆垛机


功能:自动堆叠成卷的护栏板。


结构:它由接收系统,起重系统等组成。起重系统是自动的,当添加批料高度时它可以跌落,并发送信号使起重系统跌落。有链条将批护栏运输出去。



7.6护栏辊压成型机的液压系统

护栏辊轧机液压系统

液压系统为开卷,冲压和切割提供动力。

它由机油泵,液压阀,压力表,过滤器等组成。

配备风冷系统。

液压组件主要是经过市场认可的高质量中国品牌和国际品牌。



7.6护栏辊压成型机的电气系统

可以通过触摸屏在PLC上设置防护栏(例如长度和尺寸)规格和系统参数。具有警告功能,可监视成型机的工作状况。

当本机在自动模式下运行时,不需要操作员进行操作。

快速安装插头可缩短机器的安装时间。

主要的电气元件是国际品牌,客户也可以选择特定的品牌。
